2025年3月31日随着电动汽车的普及和充电需求的不断增长，充电运营商需要越来越关注站点的具体运作和用户体验。为了满足这一需求，EVbee小蜂充电精心策划了一份超完整详细站点的设计方案，旨在帮助充电运营商打造高效、便捷、用户友好的充电站点。
01设计依据
充电场站是电动汽车的重要配套设施，其设计和施工直接关系到充电效率和用户体验。为了确保充电场站的质量和安全，需要制定一套科学的设计规范，合理规范充电场站的建设与运营。充电场站建设和充电设备需要符合以下标准。
02项目概况
2.1 项目性质
地面公共充电站
2.2 现场情况
2.3项目介绍
为满足新能源电动汽车发展带来的充电需求，计划在项目地加装5台双枪直流充电桩，主要为周边新能源汽车提供充电服务。地面公共充电站主要由电动汽车充电设备、监控设备等组成，旨在为电动汽车提供电能。此外，充电站还应该配备供电设施、消防设施等辅助服务设施。总平面布置的基本原则在于确保防火安全、优化空间利用率以及减少工程投资，同时紧密结合项目实际情况进行合理规划与布局。

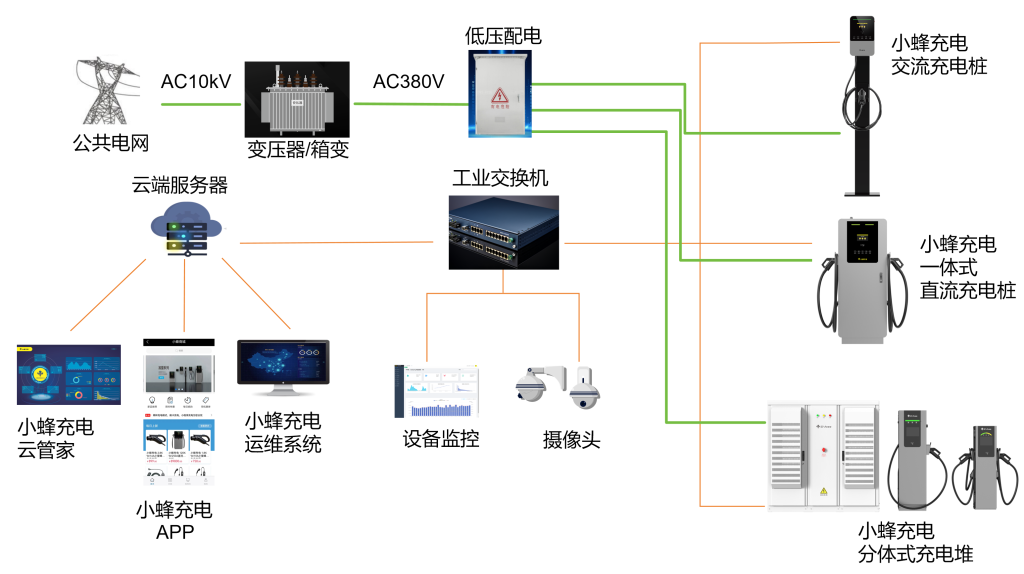

2.4充电站系统设备主拓图
03规划设计
3.1平面布置图
3.2布局说明
①场站规划建设充电车位10个，配置5台120kW双枪直流桩充电桩，总功率600kW。
②原有630kVA箱变1台，在充电车位后面草坪位置，无需额外搭建。
③箱变至配电柜电缆采用125mm穿线管，配电柜至120kW直流桩电缆采用75mmPVC穿线管，单电缆单管敷设。
④配置2台安全监控设备，1台弱电箱。
04产品描述
◎具备完善的充电保护功能和机制，有效保障人员安全，防止车辆过充，确保运营安全。
②智能
◎终端充电桩与云端平台智能物联，实时感知百余个底层运行参数。
◎远程诊断、远程升级，能在线诊断故障，能在线修复故障问题。
◎智能兼容GB/T 2015 车辆、GB/T2011车辆。
③可靠
◎独立设计各层硬件和软件，系统内部具有高度一致性、兼容性和稳定性。
◎电流精度、电压精度、漏电保护精度、纹波谐波、待机功耗等性能优于行业平均水平。
◎系统可靠性高，有效防范行车溅水和意外碰撞等安全问题，适合在各种环境的快充需求。
④灵活
◎无线或有线通信方式，组网灵活。
◎防日光显示屏，交互界面友好。
◎开放式通信协议，支持扫码充电，即插即充功能。
4.3产品优势

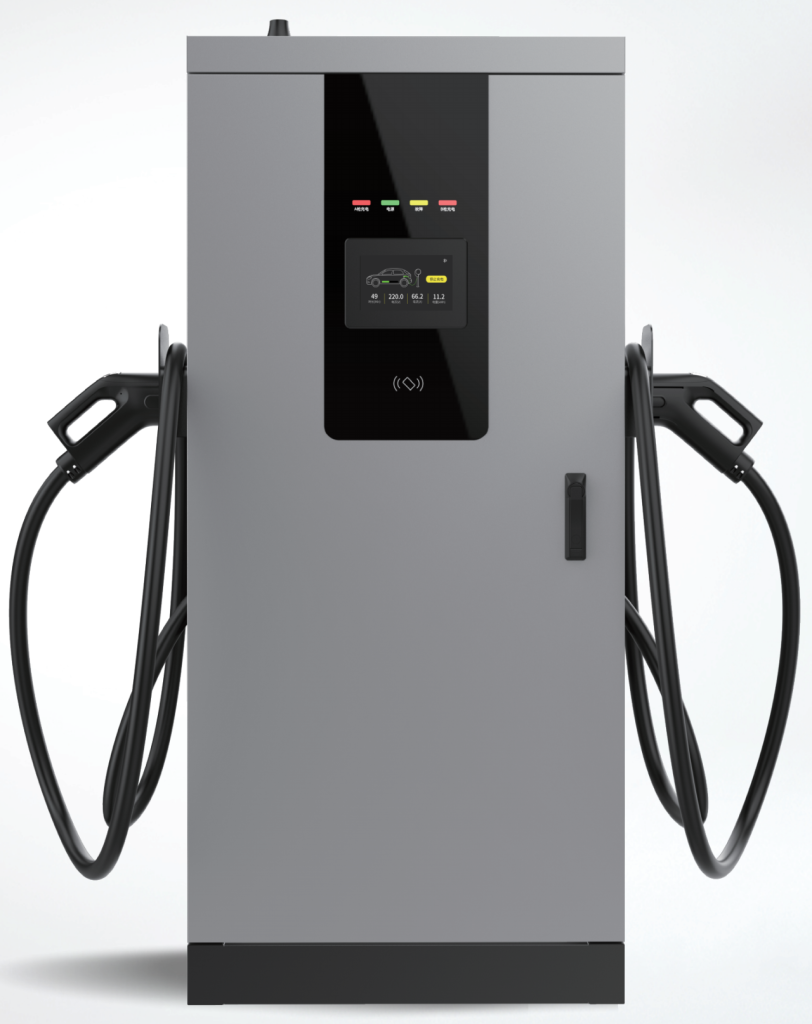

小蜂充电120kW直流桩产品都是采用模块化设计，按照功能分区，分成交流输入模块、直流输出模块和充电控制模块。
内部模块独立二维码标识，通过小蜂充电开发的MES系统与关键器件绑定，形成完整追溯链；双层保护核心器件，杜绝电气风险；简单插拔可实现快速运维，降低运维门槛，提升场站运营效率。

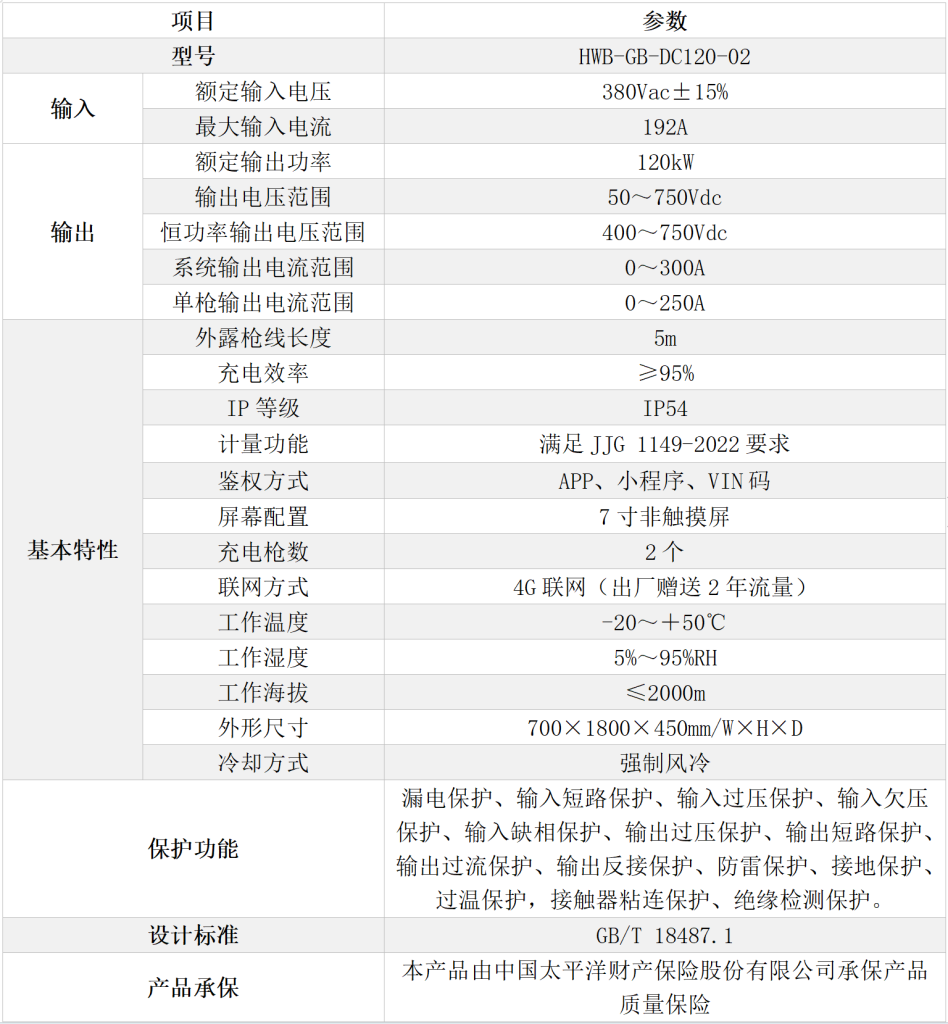

4.4产品参数
05产品安装
5.1安装示意图

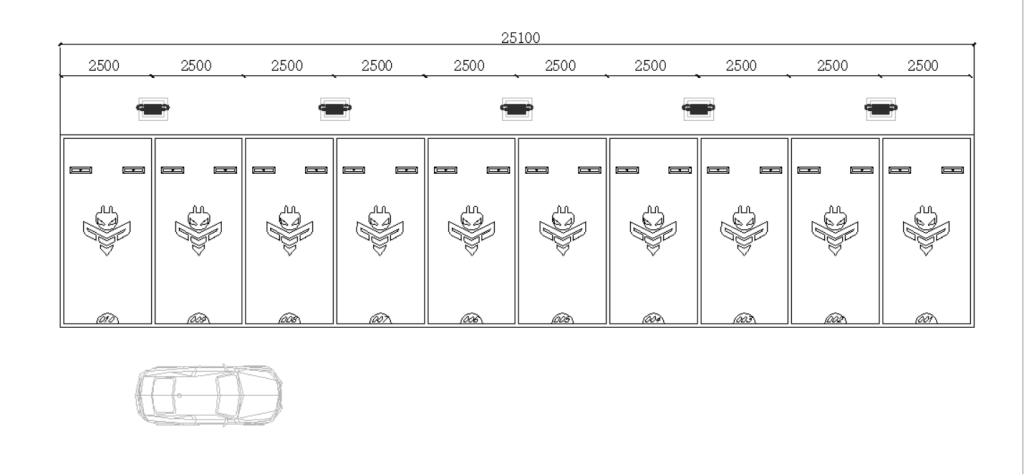

基础平面布局图

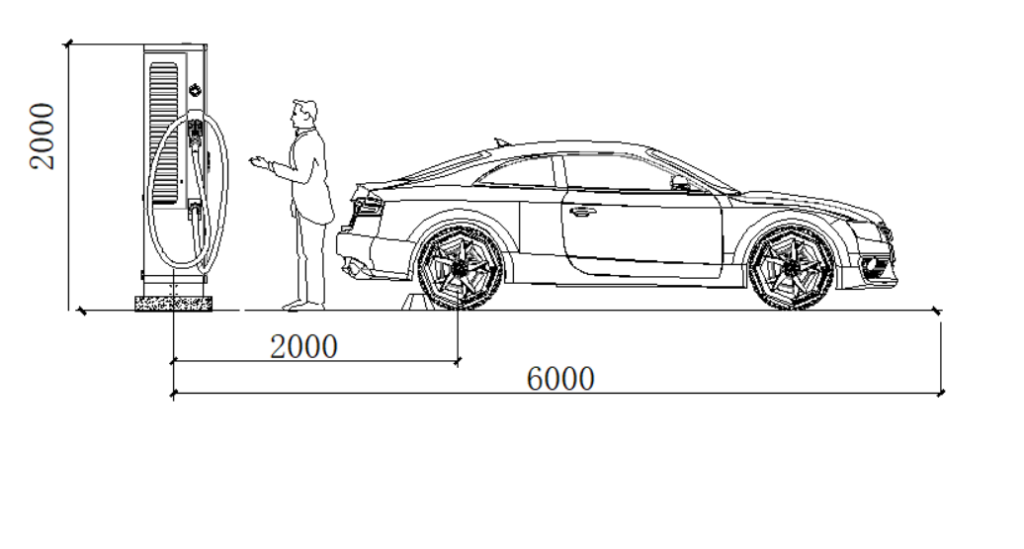

侧视图
②120kW直流桩采用落地式安装，安装在两个车位后方居中位置。
③进线电缆采用穿线管敷设，穿线管直径75mm。

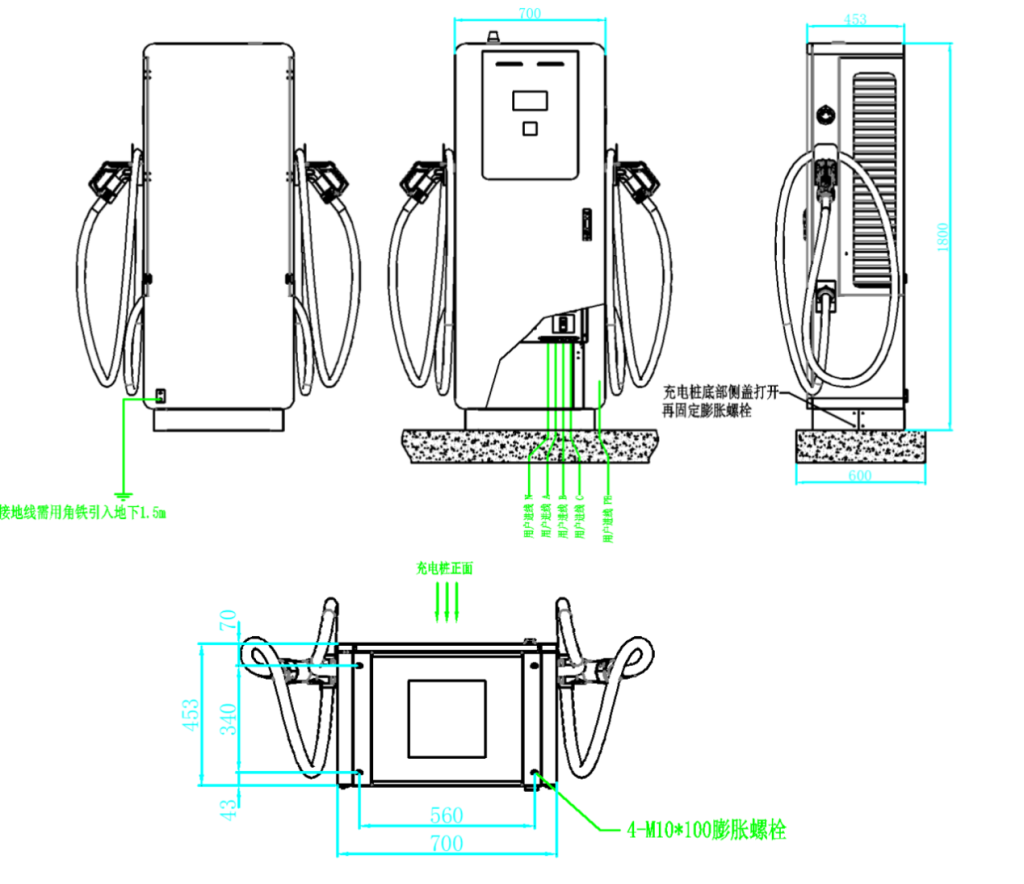

5.3充电桩地基图
5.4施工要求
①充电桩外形尺寸：
700（L）*453（W）*1800（H）mm。
②混凝土不低于C20，地上部分20cm，地上部分混凝土尺寸宽度1000mm。
③混凝土外观完整，平整，无裂纹，设备前后居中安装。
④电缆沟大小根据线缆规格而定。
⑤安装采用M10*100膨胀螺栓固定。
⑥充电桩进线规格：
YJV3*95mm²+2*50mm²，电缆预留1米。
06接电方案
6.1 单台配电柜规格
①配电计算
5台120kW直流桩，同时系数按0.8计算
Kx=0.8，cosφ=0.9
Ps=120kW*5*0.8=480kW
Ijs=480000/380/1.732/0.9=810A
②开关选择
进线开关：
选用3P塑壳开关1000A
分路开关：
50A/2P漏保——1pcs
250A/3P塑壳——5pcs
其余场站配套用电，视情况而定，配电柜内还应配零排、接地铜排
③线缆选择
主进线电缆线径：
YJV-3*185mm²+2*95mm²
分路电缆线径：
YJV-3*95mm²+2*50mm²（120kW)
6.2充电站配电系统图
停车场入口增设新能源电动汽车智能识别道闸，便于站点运营管理。充电车位喷刷醒目的小蜂充电柠檬黄标识，一方面进行品牌形象展示，另一方面便于车主快速寻找.

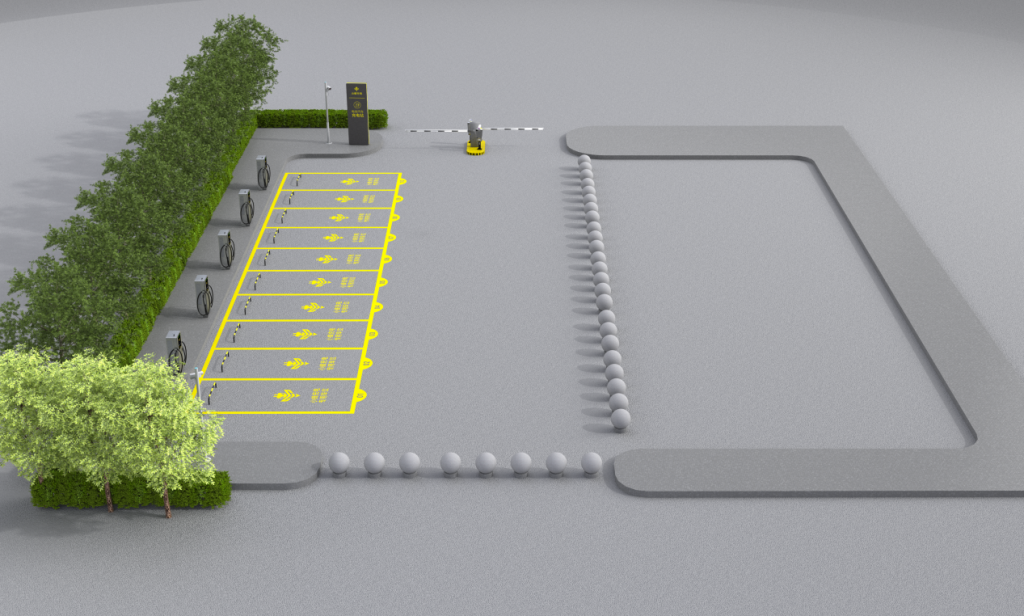

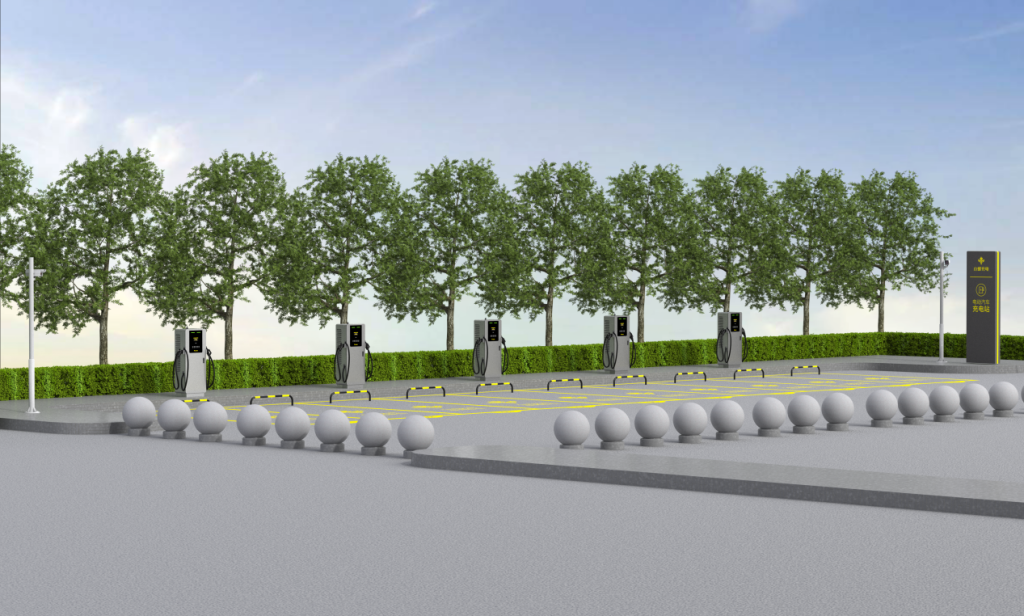

7.2 场站效果图
08运营与运维管理系统
小蜂充电云管家与小蜂充电运维管理系统是由小蜂充电杭州研究院云平台团队研发。凭借多年新能源充电桩开发工作经验，结合实际充电场景和用户的使用反馈设计独立开发的两款充电桩管理平台。
8.1 小蜂充电云管家
充电站开始运营后，可以通过小蜂充电云管家进行用户管理、活动管理、设备管理、费用结算、订单查询、费率设置、电桩状态查询、充电时电流电压查询等，能够帮助商家更好的管理电站的一切经营活动。
8.2 小蜂充电运维管理系统
充电站在后期维护中，小蜂充电有一套独立的运维管理系统，可以查看电桩实时状态、上下线记录、电桩重启记录、电桩网络质量、电桩故障等一系列数据。也可以对电桩进行远程升级、系统优化，通过电子标签、远程指令等配置在第一时间应对电桩的突发情况并给予解决，还可以根据商家需求远程切换运营平台。
09投资收益测算
项目主要以收取充电服务费进行回收项目投资。本项目总装机容量为600kW，可使用充电车位为10个，充电站设备正常工作时长按360天/年，30天/月，24小时/天计算，充电桩利用率按15%计算，充电服务费按0.4元/度计算，充电桩每小时每把枪平均充电量按50度计算，推测如下表：
初步推算，本项目年充电量达64.8万度电，年充电收益为25.92万元。此场站在第三年回本并开始盈利。
10诚邀合作
EVbee小蜂充电的这份设计方案从站点的每一个细节出发，从前期规划、设备选型、场站设计到后期维护，都力求达到最优。这份设计方案不仅是一份指导手册，更是充电运营商提升站点运营效率和用户满意度的有力工具。
EVbee小蜂充电愿意与有志于投身充电行业的合伙人携手共进，通过这份超完整详细的设计方案，为充电运营商提供有力的支持，共同推动新能源汽车产业的可持续发展。
